應用地點

華北某市市郊

市場需求

  目前國內農村的電力數據采集工作依舊沿用傳統的人工采集方式進行，采集人員往往需爬高或進入民宅，不僅費時費力，人為因素通常還直接影響電力數據采集的準確性和實時性，不符合國家電網“新農村、新電力”的要求。為此，國家電網公司在全國范圍內興起“新農村、新電力”供電模式研究及綜合示范工程建設。有鑒于此，Helicomm專門針對“新農村、新電力”農村電力改造項目推出了基于ZigBee技術提出電力無線自動抄表方案，利用ZigBee的無線自組織網絡，實現了整個村莊電表的互連互通，實現真正意義上的無線自動抄表。

解決方案

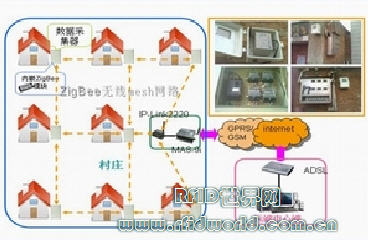

  整個系統結構如圖所示，采用485總線+ZigBee+GPRS相結合的方式，多戶用戶電表采用電表箱的方式集中管理，電表箱內所有電表采用485總線連接，然后與內嵌ZigBee RS485技術的數據采集器連接，一個數據采集器負責一個電表箱（即附近幾戶居民）的電力數據采集。村莊內每個ZigBee RS485數據采集器自組無線mesh網絡，通過mesh網絡中心節點IP-Link2220和MA8-9i(MA8-9i為GPRS數傳終端，和IP-Link2220通過RS232/485接口連接組成數據集中器)，把各戶的用電數據傳到遠端中心端。系統避免了人為因素的影響，提高了數據采集的實時性和準確性，大幅度提高了農村電力數據采集系統的工作效率。

方案優勢

1、先進的無線Mesh網絡，網絡路由至少可達20跳，且無通訊費用。

2、ZigBee模塊內建CSMA/CA防碰撞機制，有效防止數據丟失。

3、ZigBee模塊采用DSSS擴頻機制，16個信道自由選擇，躲避信號干擾。

4、系統架設靈活，周期短。

4、系統維護方便，支持無線配置和固件升級，無須爬高作業。

5、產品通過FCC、CE等國際安全認證。

更多詳情請登錄  www.helicomm.com.cn
