上海市人民政府辦公大樓一卡通系統采用了披克（PEAKE）非接觸式 IC卡（Texas Instrument ， ISO15693 標準）一卡通系列產品。一卡通系統包括發卡中心、門禁、巡更、考勤、停車、身份識別和臨時訪客管理七個子系統。一卡通管理系統按照OPC標準提供接口與 IBMS系統的集成，實現了監控、報警、消防等聯動功能。該一卡通系統自2004年7月交付使用以來，系統運行穩定，完全滿足了實用性、可靠性、先進性、實時性和可集成性的設計要求。

　　發卡管理系統

　　發卡本著一人一卡的原則。發卡管理系統包括操作員權限管理、人事管理、卡片管理、通訊管理及數據備份與恢復等功能模塊。

　　1.操作員管理：操作員管理主要是對系統操作員的使用權限進行管理，指定一卡通系統各功能選項分別由相關人員進行操作管理。
　　2.人事管理：人事信息管理主要是對系統人員資料錄入、更改、刪除，包括單位、部門、人員、職務、類別等信息。
　　3.卡片管理：卡片管理主要對卡片的發行、掛失、退卡及類型管理。

　　◆卡片發行：卡片發行包括長期卡、臨時卡，由發卡、掛失、退卡、換卡、卡片激活、密碼修改、權限等功能模塊組成。 　　        ◆發卡：發卡模塊包含內部卡發行及臨時卡發行兩種操作：
　　在內部卡發行時應選中某一持卡人，通過讀寫器讀入卡號，并輸入持卡人設定的密碼，即完成發卡操作，該持卡人的所有權限自動被賦于該卡，發行卡片時，如該持卡人已有正常持卡紀錄，將不再發卡。
　　臨時卡發行時針對數據庫某一特定紀錄，可無限制發行，發卡完畢，由推廣使用部門管理，如停車場進口處。以上IC卡含有抵押金，在發卡時自動將抵押金在執卡人充值紀錄中扣除。
　　◆掛失：當卡片不慎丟失時，可申請掛失，掛失時須同時輸入持卡人密碼。臨時卡不做掛失處理。當卡片掛失，持卡人可選擇是否補發新卡，新卡發行，原掛失卡中所有余款自動轉入新卡賬戶，同時扣除被掛失卡押金。
　　◆卡片激活當IC卡尋回后，應在發卡中心辦理激活手續，即通過讀入卡號來取消掛失。也可電話通知發卡中心，輸入個人信息，來進行激活操作?？ㄆせ钚枰獋€(gè)人密碼。當持卡人已領取新卡，掛失卡進行退卡處理，持卡人的儲蓄賬戶上補回掛失卡押金。
　　◆退卡(換卡)
　　在持卡人不被授權于一卡通網絡內活動時，應通知該持卡人辦理退卡手續。
　　當持卡人必須退卡但手中無卡的情況下，其個人賬戶將被扣除卡片押金（持卡人的卡片掛失情況除外）。
　　退卡后持卡人可到財務部門進行結算。
　　IC卡因非人為損壞造成失效（不讀卡），應為執卡人免費辦理?yè)Q卡手續，即舊卡收回，輸入新卡信息。
　　凡是人為損壞，進行退卡操作，再補發新卡。
　　◆密碼修改：持卡人不慎忘記密碼，可憑個人證件在發卡中心更改密碼。
　　◆授權：授權是一卡通系統的一個發卡中心的具體體現，在發卡中心可直接對一卡通系統中各個子系統的任何設備分別授權。

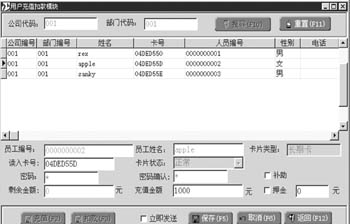

用戶充值扣款模塊

　　4.類型管理：類型管理包括卡片押金、卡片充值、批量充值、充值報表。
　　◆卡片押金：實際應用中，要對不同類型的卡片收取不同的押金，如長期卡、臨時卡、管理卡等。
　　◆卡片充值：用于一次對一個人員的充值。
　　◆批量充值：用于一次對多個人員的充值。
　　◆充值報表：用于查詢和打印充值數據信息。
　　本一卡通系統只在管理中心設1個發卡中心，通過發卡機統一進行發卡、充值、掛失和換卡等操作，無需再到各子系統進行任何授權操作。
　
　　門禁管理子系統

　　1．概述

　　門禁管理系統是PK非接觸式IC卡一卡通系統的子系統之一，它實現人員出入權限控制及出入信息記錄。
　　當人員進門時只需持卡靠近讀卡器進行讀卡，讀卡器接觸到IC卡信息后，門禁控制器首先判斷該卡號是否合法，如合法則發出“滴”一聲，綠燈點亮，同時開鎖，并將該卡號、日期、時間等信息保存以供查詢。否則門不打開，紅燈亮，蜂鳴器發出“滴滴”兩聲。

　　2．門禁系統功能

　?。?）基本功能
　　◆一個控制器可控制一個或多個讀卡器，標準Wiegand接口。
　　◆可控制各種不同的電控鎖。
　　◆對所有卡實行分級管理，根據其身份確定通行權限。
　　◆可設置多個時間段，控制門鎖啟閉，每個時間段起始值任意定義。
　　◆每張卡均可設置休息節假日，一周內任意定義。
　　◆非法讀卡，強行開門，超時未關門等自動報警，合法卡在授權時間段以外試圖開門時，視同非法卡處理。
　　◆多種信息記錄：每次開門時間，開門卡編號，非法卡編號，報警原因、位置。
　　◆開門延時可調。
　　◆可脫機或聯網使用。
　　◆采用 E2PROM技術，即使在行電狀態下，也不會丟失任何數據，最長保存時間10年。
　?。?）聯動功能
　　◆安防聯動：開門動作（包括非法闖入，門鎖被破壞）時，啟動聯動監視系統，發出實時報警信息。
　　◆消防聯動：當出現火警時，自動打開相應區域通道。
　?。?）集中管理
　　◆發卡中心統一對人員出入權限設置、更改、取消、恢復。
　　◆發卡中心可遠程控制開門。
　　◆后臺管理工作站可建立統一用戶資料庫。
　　◆定期或?qū)崟r(shí)采集每個出入口的進出資料（時間、卡號、是否非法等相關信息），同時可按各用戶進行匯總、查詢、分類、打印等。
　?。?）實時監控
　　在控制中心可以實時監控到每個門的開關狀態。
　?。?）可選擇功能
　　◆防潛返：只有當進門讀卡后，出門讀卡才有效。
　　◆密碼鍵盤：對有些重要門禁可采用卡加密碼的讀卡方。
　　◆多卡論證：對槍械庫等重要門禁采用多卡論證方式，最多可設置6張卡（即在規定的時間內同時讀完6張合法卡，門才能打開）。
　　本系統門禁系統共870點，全部采用了TCP/IP網絡控制器，具備電子地圖以及與閉路電視監控、防盜報警、消防等聯動的功能，系統實時性強、穩定可靠。

　　在線巡更管理系統

　　1．概述
　　在線巡更系統采用IC卡作為巡更牌，IC卡讀卡器作為巡更點，巡更員攜巡更牌，按預先排好的巡更班次、時間間隔、線路走向到各巡更點巡視。巡更點讀取有關信息，實時上傳至管理中心，供分析、處理。實現了實時管理保安巡邏人員的巡視情況、增加了保安防范措施。
　　2. 在線巡更系統功能
　　◆在線巡更系統中采用專用巡更讀卡器或采用門禁作為巡更點, 具有門禁設備基本功能。
　　◆通過軟件來設定巡更點、巡更員、巡更路線、巡更班次、當前路線等。
　　◆在線巡更和離散巡更的根本區別在它實時監控巡更過程出現異常巡更會自動報警。
　　◆具有多種報表供查詢、打印，如巡更排班表、巡更信息表、巡更報警、系統登錄等。
　　3.在線巡更設備主要技術參數
　?。?）巡更控制器的主要技術參數：
　　工作環境溫度：-10 ～ +70℃
　　工作環境濕度：5 ～ 95%
　　外部供電電源電壓（AC）：220 V ± 15%
　　工作電壓：12VDC±10%
　　供電電源功率：≤ 10W
　　脫機信息存貯量：15000條
　　發卡數：15000張
　　讀卡器接口：Wiegand 34
　　讀卡識別時間：≤ 0.2 s
　　聯網方式：RS-422
　　控制巡更點：2個
　　外型尺寸：312×268×76
　　（2）讀卡器主要技術參數
　　工作電壓：12VDC±10%
　　通訊接口：Wiegand34
　　抗靜電干擾：±15KV
　　感應時間：＜0.2S
　　工作溫度：－10°－＋70°
　　工作濕度：10%－90%
　　耗電功率：50mA(靜態)/150mA(動態)
　　傳輸距離：100 m
　　感應距離：20mm-50mm
　　外型尺寸：75×115×17
　　本巡更系統利用門禁讀卡器作為巡更點，共計60個巡更點。系統可通過電子地圖實時監測巡更人員的具體位置，及時反饋各種巡更信息。

 　　考勤管理子系統

　　1．概述
　　考勤管理系統是PK非接觸式IC卡一卡通系統的子系統之一它實現了人員上、下班簽到，方便管理人員統計，考核出勤情況，方便管理部門查詢、考核各部門出勤率，有效管理、掌握人員流動情況。
　　考勤設備除采用專用考勤機外，也可采用門禁作為考勤機。
　　2.考勤系統功能
　　（1）數據存儲
　　考勤機將自動記錄并存儲考勤人員的日期、時間、卡號等相關信息。
　?。?）參數設置
　　參數設定包括工作班次設置、公眾假日設置、員工班次安排、調整休息日員工請假、類別維護等。
　　◆工作班次設置包括遲到下限、早退上限、刷卡有限間隔時間、曠工下限、加班下限等。
　　◆員工班次設置可將不同的員工設置成不同的班次。
　　◆公眾假日設置對于設定的公共節假日，軟件處理被認為是正常出勤。
　　◆調整休息日可將上班調整為休息日或?qū)⑿菹⑷照{(diào)整為上班日。
　?。?）數據采集、處理
　　提取考勤機或門禁控制器中的刷卡原始數據存入數據庫中，根據設置班次等參數對每個人員的數據進行系統處理，給出完的上下班記錄。
　?。?）數據維護
　　當考勤員工需要補辦事假、病假等手續時，要求由操作人員手動改更數據，給出正常的考勤報表。
　　（5）統計報表
　　◆統計報表包括查詢和打印報表。
　　◆查詢信息報表可按員工編碼、日期、設備、編碼等自由排序。查詢條件可選擇公司、部門、考勤記錄時間等。
　　◆打印報表包括員工每日出勤報表、部門出勤報表、員工異?？记趫?bào)表，月出勤合計報表， 原始數據報表等。
　　3.考勤機主要技術參數
　　工作環境溫度：-10 ～ +70℃
　　工作環境濕度：5 ～ 95%
　　外部供電電源電壓（AC）：220 V ± 15%
　　工作電壓：12VDC±10%
　　供電電源功率：≤ 10W
　　液晶顯示（背光）（mm）：54×18
　　脫機信息存貯量：15000條
　　發卡數：15000張
　　讀卡識別時間：≤ 0.2s
　　感應距離：20-50mm
　　聯網方式：RS-422
　　抗靜電干擾：±15KV
　　外型尺寸：110×205×40
　　本系統專設20套考勤機作為考勤點。能記錄持卡人上、下班時間，具有班次設定、倒班、異常處理功能。

　　停車管理子系統

　　1．概述

　　停車場管理系統是PK非接觸式IC卡一卡通系統的子系統之一，其目的是為了實現車輛進出停車場的自動化管理，包括收費、判斷車牌等。
　　該系統集感應式IC卡技術、計算機網絡、視頻監控、圖像識別與處理及自動控制技術于一體，來實現停車場的車輛全自動化管理，即對車輛出入控制、車位檢索、費用收取、核查、顯示及校對車型、車牌有效地、科學地、可靠地管理。廣泛應用于大廈、智能小區等各種停車場。

　　2．停車場管理系統功能

　　（1）基本功能
　　◆防水、防磁、防靜電；
　　◆可接各種Wiegand讀卡設備，感應距離可根據需求選擇50mm-100mm；
　　◆具有長期卡、月租卡、臨時卡、管理卡、特權卡等各種管理權限，根據要求設置成收費或不收費方式；
　　◆可脫機或聯機使用，任何情況均可記錄進出行車信息，當網絡斷開，處開脫機狀態時，系統正常運行，網絡聯通，數據自動恢復；
　　◆利用車輛檢測器實現防砸車功能。
　?。?）自動出車功能
　　對于臨時卡的發放，采用自動出卡機自動出卡。
　?。?）中文顯示功能
　　采用LED顯示屏，全中文顯示時間、收費金額、卡中余額、卡有效期、車位滿以及停車場的相關信息。
　?。?）自動提示功能
　　正常操作可提示請讀卡、收費金額、有效期等相關信息，誤操作或非法操作作出相應提示。
　?。?）對講功能
　　在管理中心安裝對講主機，各出入口安裝對講分機，保證各出入口和管理中心的聯絡。
　　（7）圖象識別功能
　　采用高分辨率攝像機在車輛入場時，自動攝取車輛外型、顏色、車牌號碼等圖像信息，出場時將出口攝取的車輛圖象與入口圖象進行比較，信息一致時，車輛才予放行，確保車輛安全。
　?。?）防砸人、車功能
　　采用專用紅外線或超聲波技術配合車輛檢測器實現防砸人、車功能，即人或車在道閘下，閘桿就不會下落，人或車輛離開后，閘桿自動下落。
　?。?）多區域車位計數功能（可選）
　　多區域停車場，利用車輛檢測器及計數控制器實現各區域車輛統計，通過車位信息顯示屏顯示。
　　(10）車位引導功能（可選）
　　利用超聲波檢測器來檢測某車位占用或空閑狀態，并將檢測到的車位狀態變化信息由車位引導控制器實時送至車位引導顯示屏，指引最佳停車位置。

　　3．停車場系統工作流程

　　◆入口機讀卡器讀取月卡式儲值卡，管理電腦核對卡號，車牌等相關信息；
　　◆管理電腦自動記錄入場信息（卡號、時間、圖象等）；
　　◆有效卡時，道閘自動抬桿，LED顯示屏顯示“歡迎入場”及相應讀音提示，車輛入場后，道閘自動關閉；
　　◆無效車時，自動提示原因，“卡過期”或“余額不足”等，通過對講與管理中心聯絡，由停車場管理員用管理卡或臨時卡控制入場；
　　◆司機按入口機上取卡按鈕，取卡并讀卡；
　　◆管理員通過電腦鍵盤錄入車牌號并與卡號對應；
　　◆管理電腦自動記錄入場信息（卡號、時間、圖象等）；
　　◆道閘自動抬桿，LED顯示“歡迎入場”及相應語音提示，車輛入場后，道閘自動關閉；
　　◆出口機讀卡器讀取月卡或儲值卡，管理電腦自動計費、扣費并在LED顯示屏顯示及相應語音提示；
　　◆管理電腦聯動提供車牌，出、入口圖象供管理員核實，保證車輛安全；
　　◆有效車時，道閘自動抬桿，LED顯示屏顯示“一路順風”及相應語音提示，車輛出場后，道閘自動關閉；
　　◆無效卡時，自動提示原因，由管理員用管理卡或特權卡控制出場；
　　◆司機交臨時卡交由管理員讀卡，電腦自動計費，并在LED顯示屏顯示“收費金額”及相應語音提示；
　　◆管理電腦自動提供 出口、入口圖象供管理員核實；
　　◆管理員確認車輛安全后，收費，通過電腦或管理卡開閘，LED顯示“一路順風”，車輛出場后，道閘自動關閉。

　　4. 停車場系統主要設備技術指標

　?。?）電動道閘
　　停電自動解鎖
　　停電后可手搖抬桿
　　全自動跟蹤平衡機構
　　6m桿：4~6秒，3m桿：2-4秒
　　壽命：500萬次
　　尺寸：360x360x1075
　　停車場出入口機包括IC卡讀卡器、停車場控制器、自動出卡機、中文顯示屏、語音提示、對講系統、電源、機箱等設備。
　　讀卡器為標準Wiegand接口，感應距離 ：20-100mm
　　停車場控制器
　　讀卡器接口：兩個標準Wiegand 26/34
　　自動出卡機接口：RS-232
　　中文顯示屏接口：RS-232
　　通訊接口：RS-422
　　輸出控制開閘、落閘
　　地感線圈輸入
　　滿位指示輸出
　　語音輸出：5V音頻
　　脫機信息儲存量15000條
　　具有脫機轉換開關，可脫機或聯網使用。
　?。?）自動出卡機 （入口）
　　自動出卡機通過車輛檢測器（地感線圈）檢測車輛及配合出卡按鈕控制出卡收卡。
　　工作電壓：DC24V（50 mA--400 mA）
　　出卡厚度：0.4mm—1.6mm
　　卡片存放量為厚卡：100張、薄卡：300張。
　　其通訊接口為RS-232。
　?。?）中文顯示屏
　　中文顯示屏用于顯示時間、請讀卡、收費金額、車位滿、卡有效期等信息。
　　滿屏6個字，滾動顯示
　　顯示點陣面積：753 x 70
　　通訊接口：RS-232
　　工作電壓：5VDC±10%（4A）
　　防雨式設計，確保全天候可靠運行
　　（5）語音提示
　 用于對部分重要顯示信息及非法操作等做出相應的語言提示，便于用戶正確使用系統。
　　標準普通話
　　輸入:DC12V 100 mA
　　輸出:4W
　　（6）對講系統
　　對講系統用于保障停車場各出入口和管理中心緊密聯絡，確保系統的正常運行。
　　輸入:DC12V 100 mA
　　輸出:4W 100HZ－15KHZ
　　主機與分機話筒:-40db±5db 20HZ—16KHZ
　　傳輸線:200m(Ф0.5mm) 300m(Ф0.65mm) 500m(Ф0.8mm)
　?。?）電源
　　用于出入口機中所有設備的電源供應。
　　輸入：AC220V±10% 50HZ 600mA±10%
　　輸出:DC24V 500 mA/DC12V 1000 mA/DC12V 250 mA/DC5V 2000 mA
　?。?）出入口機箱
　　結構堅實牢固，密封設計;防雨、防塵，外觀采交通標準色，具有較強的警示作用；
尺寸：400x400x1100
　?。?）車輛檢測器
　　車輛檢測主要通過地感線圈檢測車輛的有無，有兩種應用：
　　◆用于出入口機的控制器
　　通過檢測車輛的有無，來確定顯示的內容、自動出卡機的發卡等。
　　◆用于道閘中的控制器
　　通過檢測車輛的有無，來判斷道閘欄桿的起落達到防砸車的目的。
　　車輛檢測器的技術指標
　　靈敏度：高中低可調，適應各種車輛類型（摩托車、小汽車、中型車、大型車等）
　　頻率：高中低可調, 抗干擾能力極強
　　工作電壓：DC12V （80 mA--120 mA）
　　尺寸：130x58x160
　?。?0）圖像采集卡
　　圖像采集卡的作用是將攝像機攝取的模擬圖像轉換成數字圖像并存入數據庫中，以實現停車場系統的圖像對比功能。
　　PCI總線,兼容Windows即插即用（PNP）；
　　顯示畫面流暢不間斷，每秒可達30幀；
　　顯示分辨率可達640*480、24位真彩；
　　影像窗口大小隨意調整，可全屏顯示。
　?。?1）攝像機 自動光圈鏡頭、支架、護罩、射燈
　　彩色攝像機 WV-CP460
　　自動光圈鏡頭 WV-LA12
　　室外支架
　　護罩
　　聚光燈220V/100W

 　　6. 停車場系統軟件功能

　　軟件功能強大：基于Windows95/98/NT/2000環境下的中文菜單軟件，界面友好，易于操作，多級密碼，權限實行分級管理。
　?。?）系統設置：主要用于維護停車場設備設置管理及基本參數設置。
　　設備管理：停車場設備設置。
　　◆參數設置：停車場名稱、編號、停車場類型（多層住宅區、高層商住樓、工業區寫字樓或不分類型）；車輛類型（摩托車、小汽車、中型車、大型車等）；內（外）場車輛（兩個以上停車場嵌套使用；進出口數量（Max 20）；收費方式（按次收費或按時收費）；收費標準（按日收費或臨時停收費標準）。
　　◆信息提取：當停車場工作于脫機方式時提車輛信息。
　?。?）停車場監視
　　實時車位監視：車位總數，已停車數等。
　　實時圖像監視：監視進口、出口圖像、對比后放行車輛。
　　（3）報表輸出
　　車場信息、收費信息、通行記錄、車輛信息、用戶信息、脫機記錄。

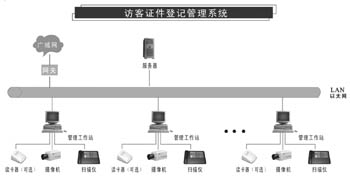

　　訪客證件登記管理子系統

　　大廈主要出入口設有9套身份識別通道，大樓工作人員佩帶工卡進出時，系統自動識別身份并記錄相關信息，無效卡或無卡人員進出時，自動報警，并啟動攝像系統等。大廈設置3個臨時訪客登記管理點，用于門衛對臨時訪客進行證件登記管理。該系統能夠使登記工作變得方便快捷、登記信息更加完整，更加快速有效查詢來訪記錄。
　　本系統針對臨時來訪人員的不可預知性帶來的管理問題而專門設計。該系統能夠使登記工作變得方便快捷、登記信息更加完整，更加快速有效查詢來訪記錄，使其成為綜合安防系統的一個重要組成部分。主要入口可設置訪客證件登記點，用于門衛對臨時訪客進行證件登記管理。

　　（1）訪客證件登記管理系統工作流程
　　來訪人員首先到接待室出示有效證件，說明事由及被訪人姓名、部門。經接待人員確認后，通過掃描儀、自動識別將有效證件的信息到管理電腦，同時由圖像采集設備采集訪客影像，建立來訪人員資料庫。如來訪人員需發臨時卡，則通過讀卡器發卡，并將卡、證件信息、影像等對應登記確認后錄入數據庫，發放臨時出入證。供一次性使用。辦完事后交回臨時出入卡。
　?。?）訪客證件登記管理系統主要設備及參數
　　◆掃描儀：
　　 能夠快速掃描、自動識別訪客證件(小于4秒)，包括第一代、第二代身份證、暫住證、軍官證、駕駛證等。
　　掃描儀（選用深圳矽感科技FS531）其技術指標：
　　影像傳感器：CMOS接觸式影像傳感器；
　　解析度：光學分辨率600dpi，實際工作分辨率300dpi，無差值分辨率；
　　色彩深度：1位/黑白；8位/灰階；24位/彩色；
　　灰度等級數：256階 亮度：100階 對比度：100階；
　　最大掃描范圍：寬度：5inch 長度：3inch；
　　正常掃描身份證時間：小于等于4s （300dpi,irda模式）；
　　掃描噪聲：小于等于55dB；
　　物理規格：外形尺寸219.5 x 155 x 42 重量575g （裸機）；
　　接口：PC USB 1.1；
　　電源：USB線上取5伏直流電；
　　功率消耗：待機狀態 0.2瓦特 掃描狀態 2.0瓦特
　　電源適用能力：能在4.75-5.25VDC，400mA-500Madc條件（USB線）下正常工作；
　　可靠性：壽命不低于20K次掃描，平均無故障時間：8000小時。
　　◆攝像機：
　　對訪客證件登記的同時對訪客頭像進行拍攝記錄，并與證件掃描資料一起捆綁記錄，方便需要時查詢。
　　攝像機采用日本松下公司產品WV-CP470，具有以下特點：
　　1/3英寸雙速CCD彩色圖像傳感器；
　　彩色模式到黑/白模式的切換；自動或手動；
　　內置第二代超級動態功能，動態范圍是普通攝像機的80倍；
　　超級靈敏度。彩色模式下，使用F1.4鏡頭時，為0.8LUX；黑白模式下，使用F1.4鏡頭時，為0.1LUX；
　　彩色模式：水平清晰度480線；
　　黑白模式：水平清晰度570線；　
　　內置16位英文字符顯示；
　　電子快門，速度從1/50至1/10000秒；
　　VD2同步信號能與Pana-sonic系統產品兼容；
　　具有ELC（電子光線控制）功能，可用于室內固定光圈鏡頭；　
　　為用于監控的耐用設計；
　　GEN-LOCK功能在大型系統中應用；
　　CS鏡頭卡口可調；
　　可用DC或視頻伺服鏡頭；
　　內置數字式動作感應器；
　　信噪比50DB。
　　◆圖象采集卡：
　　將攝像機采集的模擬圖象轉換成數字圖象。選用臺灣的SDK-2000卡；
　　PCI總線,兼容Windows即插即用（PNP）；
　　顯示畫面流暢不間斷，每秒可達30幀；
　　顯示分辨率可以達到640*480、24位真彩；
　　影像窗口大小隨意調整，可全屏顯示。
　　◆讀卡器：
　　來訪人員需發臨時卡時，需用該讀卡器。選用披克生產的PK-R350/232；
　　工作電壓：DC12V；
　　通訊接口：RS-232；
　　適應IC卡：Mifare1（S50）；
　　讀卡距離：20-50mm。

　?。?）訪客進行證件登記管理系統軟件功能
　　系統具有完善的訪客記錄查詢與統計，如需查看某一天、某個時段、某一個被訪部門、某一個被訪人的來訪記錄，只需設定相應的條件，滿足條件都可以很快地被統計出來，包括其證件資料及來訪者圖像，并可以打印。
　　系統具備多級管理功能，可以設定超級管理員的用戶名和密碼，也可以增加和刪除其系統管理人員，可以對系統的設備參數等進行相應配置。
　　來訪人員需發臨時卡時，臨時訪客信息由管理工作站上傳至一卡通系統服務器數據庫內，以備查詢管理，從而與一卡通系統實現數據庫統一。
