一、 前言

煤氣是城市生活每天不可缺少的物質，遍布城市大街小巷的煤氣管網承擔著向千家萬戶輸送煤氣的任務，煤氣管網質量的好壞決定著是否能保證煤氣安全地輸送到使用單位。一旦出現管網泄漏等故障，若不能及時發現和維修，后果不堪設想。為此，煤氣公司專門安排巡檢人員定期對管網中較易泄漏的住戶進門進行檢查，及時發現事故隱患，避免給人們生命及財產造成損失。

為了實現巡檢的現代化管理，保證管網的完好率，我公司特推薦智能化巡檢管理系統--《電子智能巡檢系統》，從而實現巡檢工作的標準化、制度化、提高巡查管理水平。

電子智能巡檢系統是用于加強對巡檢人員對定時、定期巡檢工作管理的絕佳工具。通過該系統的使用，可及時發現隱患，排除故障，保證安全生產。電子智能巡檢系統將有效監督和檢查巡檢人員是否按時進行巡檢，并對巡檢內容的進行記錄、統計和分析，實現管理的現代化和智能化。

二、 系統概述

電子智能巡檢系統是依據電子智能巡檢系統功能要求，由廣東龍泉科技有限公司開發，專門為煤氣行業巡邏檢查工作設計的系統。其硬件外形精美，堅固耐用；軟件操作直觀、方便。該系統無須布線，使系統成本大大降低。整個系統由電子簽封、手持數據采集器（又叫巡檢器）、相關軟件組成。

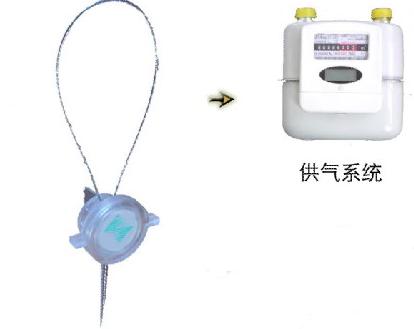

電子簽封安裝在煤氣表上，它內部封裝

芯片擁有全球唯一編碼，可與住戶實現一一

對應關系；在進行巡檢時，巡檢員用采集器

讀取電子簽封上的編碼，自動顯示相對應住

戶信息，然后按照預先設定的巡檢項目，逐                                                                                                           圖一

項進行檢查，將信息（包括時間和地點）采集到采集器中，該信息不能人為修改。系統的設計無需遵循巡件路線，可靈活進行巡檢。

巡檢人員巡查完畢后，將采集器交到信息中心，計算機通過數據傳輸器將讀取全部巡檢信息并進行綜合處理，形成相應查詢，統計數據，并可打印報表。管理者和決策者可通過計算機獲得所有數據信息。

通過電子智能巡檢系統實現對巡檢工作的監督和管理，保證巡檢人員按時到崗巡查。采用智能巡檢通信技術，為巡檢和數據管理提供了強有力的技術支持，也為管理者決策提供了可靠的依據。

三、系統構成及特點

1、系統構成：主要由以下幾部分組成：

  1）硬件設備：電子簽封，手持采集器；

    2）系統軟件：采集器操作軟件，巡檢系統管理軟件；

    3）附加設備：計算機、打印機。

2、 系統的性能特點

    ●  感應式數據采集，操作更簡單，更便捷。巡檢時，只需將采集器在電子簽封附近輕輕一晃，即可顯示出對應住戶資料信息，進行數據錄入工作，并記錄當前日期和時間；

    ●  系統使用由無源存儲器的射頻芯片組成的全封閉感應電子簽封，具有全球唯一的ID碼，經久耐用，不可篡改或復制；

    ●  一次性全封閉封裝成型，耐熱、抗凍、防水、防震、抗電磁波，能在惡劣的環境下正常的工作；

●  無需布線，安裝簡易；

●  便于管理，巡檢員必須到現場才能采集數據，加強對人員的監管；

    ●  簡單、方便的編碼設置，巡檢點的增減十分方便；

    ●  無接觸式數據傳輸，從而無磨損；

    ●  完整的軟件配套，制定及修改復雜的多級管理系統變得非常簡單、方便；

    ●  可與其他業務管理系統緊密銜接，構成業務系統的有機組成部分。

四、硬件設備簡介

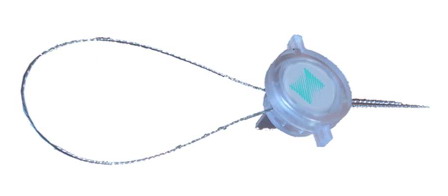

1、電子簽封

圖二

電子簽封是無源器件。因此，現場安裝無須布線，不受現場條件限制、無需日常維護，使用壽命20年以上，是國際通用型巡檢信息標識物。

    技術指標：

    重量：3.0g

    識讀次數：>10萬次

    使用壽命：>20年

    工作溫度：—40℃～85℃

    安裝方便，無需專用工具，巡更點的增減十分方便。

2、數據采集器

                    圖三

非接觸感應式數據采集器采用射頻識別技術（RFID）開發的高科技產品。由于讀取標識物內碼時可避免接觸，故記錄器無接觸性的損耗、壽命長。

硬件特性：

采用全球使用最廣泛的高性能CPU內核，主頻達到75Mhz，運行效率是普通機型的4倍以上，并且功耗低、指令執行速度快，是目前采集器產品的最高標準。
    操作系統采用具有自主知識產權的JBOS操作系統，可實現多應用程序調用；獨創JBFS文件系統，支持系統功能的升級，支持 FLASH 的均勻磨損算法和對突然掉電的防護，同時能夠有效防止低電寫盤；可實現現場保護功能，無論正常還是非正常情況下所引發的機器關閉，都可將機器恢復到關閉前的狀態，極大提高操作效率及便利性。

五、系統軟件簡介

電子智能巡檢系統軟件主要用于管理人員按巡檢制度或方案完成各種相關設置，對巡檢數據進行管理，對巡檢情況進行考核等。具體包括：

    ● 按指定條件（線路、地點、班次、結果、日期和時間等）瀏覽查詢數據：

    ● 按指定條件（線路、地點、班次、結果、日期和時間等）打印相關的數據統計報表；

    ● 對一個或全部巡檢工作人員漏檢情況進行查詢、匯總、打印漏檢記錄統計報告；

    ● 對崗位、班組、班次、時間、人員等情況進行調查，如：修改、添加、刪除等，權限設置與管理；

    ● 對采集器管理進行調整，如：修改編號、修改巡檢路線、增加線路或人員等；

    ● 對電子簽封編號、地點、時間等進行設置和調整；

    ● 歷史記錄管理；

    ● 進行與系統有關的設置，如：打印機、串口、桌面圖形、封面名稱等；

    ● 提供MIS/OA系統接口；

    ● 支持WIN9X/NT/2000/XP操作系統，實現了全中文操作界面（使用者界面）。使用簡單、方便，對于不熟悉電腦操作的人而言，也可以按照中文提示。順利完成系統操作；

六、 系統安裝使用

1、系統安裝

使用本系統前，工程技術人員將根據使用單位的具體情況制定巡檢計劃、進行軟件編輯、錄入巡檢地點、巡檢內容、巡檢人員、并下載到指定采集器上，同時完成電子簽封ID碼的采集工作。

2、系統應用

1)、信息采集

巡檢人員執行任務時，當達到指定巡檢地點后，巡檢員用采集器讀取電子簽封的ID碼，自動顯示住戶信息（姓名、地址、戶號、煤氣灶、熱水器等），巡檢工作完成后，進行數據錄入工作，例如：煤氣灶，程序會提供一個列表供巡檢員選擇，包括：1.正常；2.隱患；3.漏氣；4.……每一次識讀成功，采集器指示燈就會閃亮并發出蜂鳴聲，提示此信息已成功讀入采集器。每到一處地點，采取同樣操作，把每個住戶的數據采集到采集器中，直到巡檢任務結束。這樣，每一個巡檢員到達每一個巡檢地點具體時間就記錄下來了。

2)、數據傳送

    管理者回收采集器中的巡檢信息按如下步驟操作：

    ● 打開電腦，進入巡檢管理軟件，輸入密碼，點擊確認進入系統；

    ● 打開讀入窗口，把采集器垂直插入通訊座中，確認插實后，點擊讀入鍵,電腦提示“正在讀入數據”，幾秒鐘后，數據讀入完畢。為避免過度耗電，傳輸完畢后，請及時將采集器從通訊座中取出；

    ● 信息讀入完畢后，管理者可以打開查詢?yōu)g覽窗口，數據通過軟件處理會以表格的形式展現在您的面前，通過全中文電腦操作您可以方便地對數據進行查詢和打印。

七、工程和服務計劃

1、工作內容

    1)、負責電子智能巡檢系統的設計、制造、包裝、運輸；

    2)、功能軟件的設計與開發；

    3)、編制和提交相關技術資料；

    4)、現場安裝調試、試驗和運行指導、人員進行培訓及設備保證期內的維修服務等；

2、需方組織配合

    負責提供巡檢計劃，巡檢地點設置和人員編排，并配合施工。

3、現場安裝和服務

    1)、負責系統設備的安裝，測試；

    2)、現場培訓；

4、售后服務

    1)、保證期：系統正式投入運行之日起12個月內，免費維修；

    2)、保證期內服務內容：

    ●  軟件：已發現問題的修正；

    ●  硬件：免費維修；

3)、不屬于保修的范圍：

    ● 人為造成的破壞；

    ● 不可抗力造成的破壞；

5、項目的技術支持

    1)、技術服務

    ●  設備的技術服務支持；

    ●  應用軟件系統的技術服務支持；

2)、系統支持與維護

    ●  電話支持

3)、售后服務責任人

提供專門的售后服務人員名單及聯系方式。如有人員發生變化，供方會告知需方指定的聯系人；

6、供貨

    1)、供貨范圍：供貨范圍主要包括電子智能巡檢系統的硬件、軟件系統、系統內的各種連接電纜、技術文件；

    2)、供貨標準：滿足電子智能巡檢系統運行要求；

    3)、文檔提供：

        ● 應用軟件清單；

        ● 設備清單；

        ● 應用軟件使用說明書；

        ● 系統操作說明書；

八、結束語

    此方案是基于煤氣管網用戶進門安全巡檢的解決方案，具體實施過程中，可根據實際情況進行修改，以最大限度滿足燃氣網絡監管中心的實際需求。我們相信，通過該系統的使用，必將提升燃氣管網中心的管理水平，使煤氣管網的巡檢工作科學化、規范化、智能化、有序化，把事故隱患減少到最低水平，保證城市正常生產、生活用氣。
