由于當前無線技術的發展，元件性能變得更加重要。本文討論陶瓷片狀電容以幫助讀者了解此類元件在射頻產品設計中的作用。大體積利用率(設備微型化)，高可靠性和高射頻性能對無線技術是絕對必須的，所以射頻片狀電容極為適用于無線技術。
　
設計標準

ATC陶瓷片狀電容在無線設計中最常用到的是多層(MLC)和單層(SLC)電容兩種。MLC使用多個電極或叫疊層電極，而SLC只用由電介質隔開的兩個電極。

MLC和SLC按以下標準設計：

• 陶瓷電介質
• 堅固密封結構
• 優化電極形式
• 低阻電極和終端材料
• 高介質強度
• MLC電極和終端之間有阻擋層保護
• 適于直接表面安裝于微帶
• 溫度和濕度變化時性能極為穩定
• 極高Q值
• 低損耗

選擇合適的電容
   　
為射頻無線電路選擇陶瓷片狀電容時，首先要建立電路全面性能指標。然后，每個元件要滿足它的特定應用的要求。一個典型的電路元件性能要求清單可以包括：

6; 容值(pF)
• 精度(%)
• 額定電壓(WVDC,VRMS)
• 等效串聯電阻(ESR)
• 溫度系數(TC,PPM/°C)
• 耗散系數(%)
• 串聯諧振頻率(Fsr)
• 并聯諧振頻率(Fpr)
• 絕緣電阻(IR)
• 介質老化效應(每十進時間內容值減少的％)

性能
  　
理想電容器將其所有能量?jī)?chǔ)存在電介質中。而實際電容總有一些串聯電阻，在設計時必須予以考慮。

這些串聯電阻叫做等效串聯電阻(ESR)，是設計射頻電路時不可忽視的重要因素之一。ESR的來源是介質損耗，電極和終端金屬材料的損耗。整個生產流程的每一步都要妥善控制才能達到最佳ESR性能。在幾赫到幾千赫的低頻下，ESR主要來自介質損耗。在射頻下，ESR主要來自電極和終端的金屬損耗。由于金屬的趨膚效應，這種損耗在射頻下變得很嚴重，并以和頻率平方根成正比的方式增長。

多數制造商在特定頻率下以毫歐姆為單位表示ESR。最常用標準是EIA RS483和MIL-C-55681。ESR測量通常只在30MHz和1GHz之間的幾個頻率下進行，因此設計者需要考慮在自己設計頻率下ESR究竟多大。例如，你設計的無線設備工作頻率是900MHz，而ESR值是在150MHz下測定的，你可以這樣計算900MHz下的ESR值：

把150MHz下的ESR值乘以這個ESR和頻率的關系式在射頻下相當準確，而且指出了趨膚效應的作用(趨膚深度和頻率平方根成反比)。ESR是電容的主要損耗來源，電容的功率損耗即可由ESR確定：P＝I2 *ESR。

質量因數(Q)是一個顯示性能有多優良的指標，用于量測電容在其介質中儲存能量的能力。因?yàn)镼＝Xc/ESR，所以很明顯低ESR可以獲得高Q。因?yàn)镼和ESR一樣隨頻率變化，Q值也必須在設計頻率下計算和測定。

例如：損耗角＝3度

因而DF＝Tan3=0.05或5％。這意味著電容總功率的5％作為熱損耗掉了。見圖1。

ATC100系列陶瓷片狀電容的損耗正切小于0.0001，因此Q值大于10000。這時耗散損失小于0.01％，對射頻電路達到最佳性能十分有利。使用高Q，低ESR(DF)電容能顯著提高有效增益。使用低損耗電容也能大大提高便攜設備的電池壽命。ESR，DF和Q可以用以下關系式很容易地聯系起來：
ESR=XcDF=Xc/Q.
DF=ESR/Xc
Q=Xc/ESR

寄生參數的影響

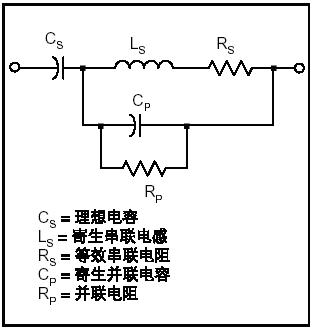

無線技術設計應用需要注意的另一點是電抗元件寄生參數的作用。用等效電路的元件可以模擬電容，并解釋其寄生效應。圖2是電容的集總元件模型，可以用于無線設計中的片式電容。使用這一模型可以幫助設計者確定諸如串聯諧振頻率(Fsr)，等效串聯電感(ESL)和傳輸函數等特性。

設計者需要分別考慮電容不同的功能應用，例如耦合，旁路和定時等，然后決定電容在電路中的接法。例如，某種應用中需要電容作級間耦合。散射參數能更深入地了解寄生效應。ATC為自己的電容測定了S參數數據，以軟盤方式提供。

上述級間耦合電容例子中，必須分析電容的S參數性能。如果該電容在工作頻帶附近發生并聯諧振，它將衰減射頻能量，而不起設計者希望的耦合作用。S參數數據展示各種特性，例如并聯諧振，串聯諧振，插入損耗，插入相位，折返損耗的幅度和相位。全套S參數可與設計模擬軟件合用，通常表示為一個兩端口系統的前向和反向測量結果，稱為S2P文件。

元件取向
  　
片狀電容常以表面黏著方法安裝于微帶線上。安裝方式可以是電極平面平行或垂直于微帶平面。在上　述電容耦合例子中， 確保并聯諧振不在工作頻帶附近發生至關重要。
   　
將電容垂直安裝，即電極平面與微帶平面垂直，可消除第一并聯諧振，從而顯著擴大可用通帶帶寬。圖3對比了同一電容型號水平和垂直安裝時的不同S參數。

S21的相位為零時的頻率就是串聯諧振頻率。在此頻率下S21幅值最小，等于ESR。
　　
并聯諧振表現為S21幅值猛烈衰減，S21相位迅速經過零度。這時的頻率就是每個并聯諧振的頻率。垂直安裝優化了并聯諧振性能。

以50歐姆向量網絡分析儀測量未知電容的S21幅值，當改變頻率使S21幅值降到峰值的一半(即3dB點)時，電容容值可以下式計算：

C＝0.159/
100(F)
其中，F(xiàn)為頻率。








本文作者：Richard Fiore
ATC高級應用工程師，射頻測試實驗室經理
