南非采礦業RFID礦井應用實例
在Anglo American Platinum公司位于南非的Paardekraal礦，RFID正承擔著節約資金并挽救生命的重任。本文詳細的講述了Paardekraal礦井中RFID應用的詳細情況與方案框架，聯系到我國目前頻頻發生的煤礦安全事故，該RFID應用案例對于這一社會關注的問題通過技術手段解決有重大意義。
南非礦業部門指出其RFID系統實施在艱苦的礦井作業環境中的重要作用。與此同時，南非為礦業提供蓄電池以及各種管理服務的Willard Batteries公司，發現RFID技術在采礦業的巨大潛能。
南非最大的電子公司之一—Allied Electronics分公司，其業務現已從僅僅作為一個蓄電池產品供應商拓展到運送服務。公司所管理的礦業公司的一些設備之中，包括蓄電池供電的礦燈，安裝在礦工的頭盔上使用，會不斷的損壞。通過為礦燈配備RFID標簽，Willard可以對礦燈的使用以及維護情況進行跟蹤。該技術也能夠跟蹤使用者以及他們的進出礦井情況。
RFID系統挑戰礦井作業，Willard Batteries決定應用
Willard對RFID的采用歷史同采礦本身有幾分相似之處。到最近為止，Willard公司同礦業公司的聯系僅僅限于蓄電池的供應。然而，大約5年前，Willard發現礦業的一個新的商業契機：提供設備管理。南非礦業公司開始對其礦燈的使用情況進行管理，包括采礦設備儲備場所，維修地點，以及分配情況等的管理。那些設備不僅包括礦燈，還包括便攜式照明設備，設備齊全的自救包，便攜式瓦斯探測設備以及急救設備。據Willard 直流電源公司管理部經理Alan Waterston說，礦燈房大約有4000到5000礦燈以及其他設備。
為了實現對人員以及其他項目的自動化管理，公司過去曾開發了其特有的“智能燈”（Intellilamp）軟件，該軟件同條碼技術關聯使用，記錄礦工出入礦燈房的情況。Waterston介紹說，在南非礦井標識員工的傳統的系統中，每一位員工都配有唯一個條碼數據所標識的ID。
Waterston 介紹說，“條碼將員工編號以及其他各種編碼結合起來，允許或限定對預定區域的訪問”，“條碼中所包含的詳細信息可以通過智能燈系統采集，并且條碼同RFID標簽上的唯一的編號密切結合在一起，RFID標簽固定到礦燈或者其它設備之上。此過程是數據庫初級設計的一部分，并且同系統中礦燈的分配情況相關聯。一旦完成的話，剩下僅僅是維護問題——當新的員工到來時增加新的分配或者當有員工離職去除以前的分配?！?BR>

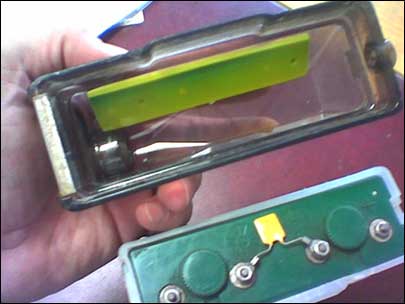

將RFID系統應用到礦井中，事實證明這是一個嚴峻的挑戰。Willard的管理人員對無源和有源RFID技術都進行了研究，據Waterston說。最初，公司測試采用125 KHz低頻的以及13.56 MHz高頻無源標簽。對（采礦）帽燈蓄電池箱量身定做了標簽，在設備發放室以及在礦燈房到井筒的出口處十字轉門附近安裝讀寫器（應答器）。十字轉門同時也備有條碼掃描器，用以識讀每一個礦工的ID卡，確認是否允許通過。
然而，RFID系統沒能達到最小讀取距離為600mm（2英尺）的要求，因為有三個區域礦工必須通過十字轉門。Waterston解釋說，如果系統的讀取范圍小于2英尺，可能會出現讀取錯誤的情況。公司對有源標簽也進行了研究，如果采用有源標簽，就可以滿足跟蹤物品時RFID系統可以有更大的讀取距離，但是由于同無源標簽相比，有源標簽成本過高，這個方案也是不可行的。
另一個選擇——900 MHz超高頻無源標簽和讀寫器——由于水和金屬所導致的RF干擾，不能夠?qū)崿F(xiàn)較高的讀取率。礦工所使用的所有工具是由不同的材料人工制成。因為燈是由塑料制成，對900MHz超高頻標簽的讀取沒有影響，帽燈的標簽比較容易處理。設備齊全的自救包卻被不銹鋼容器所包圍，對900MHz超高頻標簽的讀取產生干擾。瓦斯探測設備也由不銹鋼所包裹，干擾了標簽和讀寫器的工作頻率。
Willard在RFID解決方案的道路上不斷的探索著，并且，通過系統工程和整合公司I-Chain將其推薦給南非的一家叫做iPico Holdings的公司。整合商曾經同iPico合作開發過RFID系統在許多方面的應用。
RFID系統幫助Willard及其礦業客戶遵循南非政府有關礦業以及工人安全的管理制度
2003年10月，Willard就開始對iPico的新的無源雙頻RFID標簽和讀寫器進行測試，作為Anglo American Platinum公司位于南非西北省的Paardekraal礦測試計劃的一部分，該測試計劃為期四周。雙頻RFID技術集合了低頻（125 kHz 到135 kHz）的發射和高頻(6.8 MHz)RFID的高速數據傳輸能力的優點。RFID讀寫器傳輸?shù)皖l信號給標簽提供能量，標簽使用高頻頻譜傳輸信號給讀寫器。
據iPico說，這種雙頻性能上可以實現對多個標簽的成功讀取，即使在眾多礦工聚集、下井的人員不斷減少的時候也可以成功讀取。據供應商說，該系統在連續的基礎上每分鐘可以讀取平均7200個標簽，讀取范圍0.6m~2m。公司方宣稱該系統可以透過液體，甚至某些金屬運行，性能上優于13.56 MHz和860-960 MHz的 RFID系統。

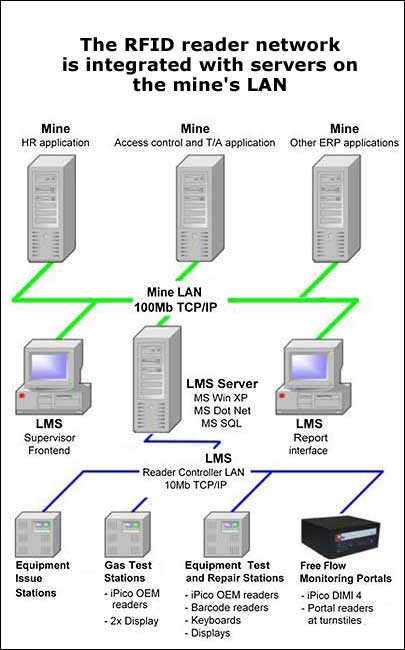

雙頻RFID系統在測試計劃中運行良好，2004年春季，i-Chain為Willard在一個礦燈房配置了18個雙頻讀寫器和5000個標簽。安裝工作包括搭建局域網（LAN）用以連接讀寫器。IPico幫助Willard確定礦燈房讀寫器的配置，從而使系統最優化運行。
據Waterston說，正如所預料的，雙頻系統得到了廣泛的應用?！斑_到高度的精確性”需要跟蹤礦工進出礦燈房的移動情況?！皩嵸|(zhì)上，礦工是沿著預定好的裝備有讀寫器的路線移動，從而可以收集到礦工和帽燈的數據，因為帽燈已經通過了這些預定點?！彼榻B說，“作為Willard系統的一部分，讀寫器并沒有安裝到地面以下，但是如果需要的話，安裝工作可能會拓展到一些特殊的工作區域。這些安裝的成本收益將由客戶來評估?！?Willard目前正在其他的兩個場所安裝RFID系統，共計4000個礦燈。
一個恰當?shù)墓芾響密浖猈illard同南非軟件開發商聯合設計——對RFID讀寫器網絡和礦業企業資源規劃（ERP）系統進行了結合。管理應用軟件從礦業ERP系統的人力資源模塊獲取時間以及現場數據。時間和現場數據是同礦燈房的物品發布信息整合在一起的，而礦燈房的物品發布信息從RFID讀寫器收集的。這些整合在一起的數據，過去通常是對Willard有關礦燈房和設備使用的服務和管理信息等制定賬單而使用。使用智能燈系統，Willard能夠給出所有單元的清單，以方便帳單制定。
自從測試安裝了第一個系統以來，據說Willard讀取成功率是100%，系統能夠在連續的基礎上跟蹤設備和礦工的移動情況。RFID在Paardekraal礦安裝試運轉的前兩周，當系統發送警報給管理人員有員工沒有按時進入礦燈房時，Willard所獲得的礦井中人員的移動信息的價值是無法進行衡量的。
我們來看一下智能燈系統的一個真實場景：根據對標簽單元的移動信息收集，發現一個礦燈沒有通過預定點送還。此信息連同對礦燈房的實際核查一起證實了礦工尚未回來。一組人員送入礦井，他們在不久前預定好的一個爆破作業地點找到了那名礦工。
“南非的礦井采用了一個輪班檢查（shift-clearance）系統，根據該系統爆破以前的工作地點是非常明確的?！?Waterston介紹說，“RFID跟蹤（系統）的實施，能夠提供給礦井第二階段安全檢查。”系統所產生的信息“允許任何礦工在其輪班以后尚沒有返回到礦燈房時，快速確認，以確定其所在場所?！彼忉屨f。
RFID系統幫助Willard及其礦業客戶遵從南非政府的有關礦業以及工人安全的管理制制度，通過跟蹤和記錄每天作業的輪班數，每次輪班地下作業的員工數以及安全裝置的維護情況等信息。對所有的設備以及以前曾經由人工管理的程序而言，完整的維修歷史的記錄是非常必需的。經由維修或者維護的設備，通過RFID系統記錄到修理平臺中?！耙粋€礦燈，配備有唯一的標識碼，然后就可以繼續使用” Waterston說，“所有的維修和替換的零件都可以通過其特有的礦燈編號進行采集，從而構建了一個完整的服務日志。該智能燈系統保管備用物品、組件以及他們各自的價格的一個完整的清單，這樣就有可能實現跟蹤成本花費、備用物品以及組件的使用情況。”他說，“一些必需的報表的生成電子化，減少了這方面對勞動力的需求。此外，也減少了人為所產生的錯誤?！?/FONT>
該RFID系統整合了智能燈應用軟件，也考慮到了十字轉門通過點的安全核查。只有當?shù)V工具有一個分配好的礦燈、設備齊全的自救包和便攜式瓦斯探測設備時，才允許通過十字轉門出入井筒。Waterston說，通過RFID系統收集的信息，可以防止對標識卡的假冒使用行為。它能夠阻止其他人員進出礦井，因為只有有資格的礦工才具有條碼ID標簽。礦工的條碼編號以及其設備RFID標簽編碼，都必須同其進入以前Willard智能數據庫所分配的編碼相匹配。
“對礦井工作人員進行跟蹤，許多締約的流動工作人員則是[礦業公司]所面臨的一個主要挑戰?！彼f，“礦燈房是所有地下作業人員的必經之處，帶有RFID標簽的唯一標識設備分配給個人，允許對所有必要的個人信息進行采集?！?/FONT>

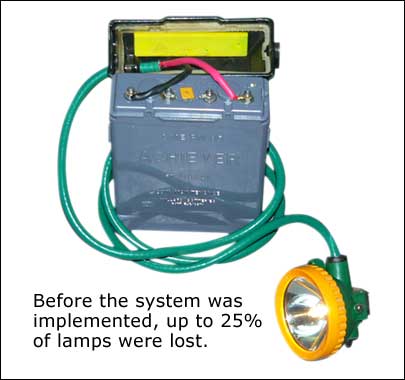

RFID系統實施前，高達25％的安全燈會丟失
Waterston說，從讀寫器（應答器）獲取的RFID數據根據每個礦業地點的需求轉化為各種報告，“本質上是定位人員的移動、設備的丟失，以及跟蹤拿去維修或交換的設備。”
Waterston提到，在此系統投入運行以前，每月某特定地點的礦燈的丟失率高達25%。因為沒有任何機制對設備進行識別，并且沒有將他們與特定的個人相聯系，不可能指明說是誰丟失或者損壞了?，F(xiàn)在卻大不相同了。
“‘lamp for life’的理念的采用，使得責任分擔到個人，這樣礦燈持有人就作為礦燈的物主身份。” Waterston說。礦工的ID編碼同礦燈標簽的ID編碼的連接，就能使得所分配的設備所有人將對設備的丟失或損壞負有責任。
同任何重要技術的初始階段一樣，對員工的培訓是RFID配置成功的重要因素?！耙坏┱_的技術確定下來，對人員的培訓使其接受[采用]該系統，過去是，現在還是礦燈房管理的一個重要挑戰。” Waterston說。
盡管一些礦工對新系統持有懷疑態度，將它看作是對他們的一種考核機制，Waterston指出，RFID系統所帶來的利益，礦井所有人是非常清楚的。改良了礦井作業人員的安全機制，設備維護管理的成本效益更優化，更為重要的是控制了設備丟失并且更精確地管理設備的使用情況。
