一、 系統概況

　　本售飯系統是利用ID卡射頻功能，把充值金額數通過讀寫設備存儲到系統里面。消費時在收費設備上設置消費金額，把ID卡靠近讀寫卡的感應圈，則收費機把ID卡相應的消費今額傳輸?shù)较到y(tǒng)扣除，從而完成消費過程。具有簡單快捷、干凈衛生的特性，避免造成污染、人為出錯的可能；本售飯系統具有密碼保護功能，保證外單位的卡不能在本單位消費，避免造成損失；可實現普通收費、定值、計次、計賬、計次+收費、定時定值等多種收費方式，并可根據需要設定最高消費金額，或?qū)嵭邢薮?、限額消費；系統實時、非實時方式兼用（實時網絡故障時可手動設置轉換到非實時記帳方式），機器和數據庫均采取冗余備份，確保數據不丟失；系統可完成發卡、充值、消費、補貼、退卡、統計、查詢、掛失等各項功能，提供各種操作簡單、功能完善的報表；本售飯系統同時隨機消費和定值消費兩種消費方式可通過機器鍵盤設置轉換，方便快捷，可滿足不同時段對消費方式的不同要求；本系統組網采用傳統RS485網絡，也可通過TCP/IP-485轉換器實現局域網通訊。本系統支持ACCESS和SQL兩種數據庫；本系統對ID卡的充值操作可通過發卡器在電腦上充值，也可另外配置充值機進行充值。
　
二、 系統組成

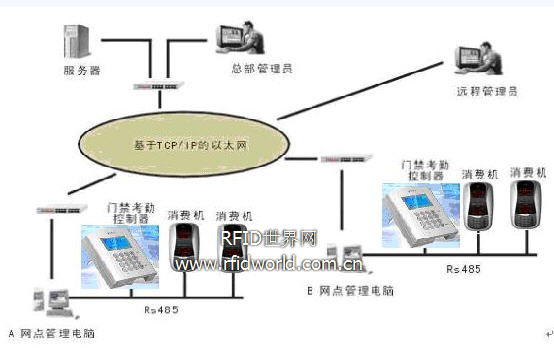

　　本系統由以下設備組成：計算機或服務器、RS485轉換器（或TCP/IP-485轉換器）、發卡器、收費機、充值機。系統網絡如下：
　　說明
　　本系統為ID消費摸式（即金額不存于卡內，存于數據庫內）。
　　消費機要求為ID消費機。
　　可用IC卡或ID卡，但只能用其中一種，不能兩種同時使用。
　　卡要配設備使用，用IC卡的配讀IC卡的設備，用ID卡的配讀ID卡的設備。
　　即可選設備如下：


　　安裝設備

　　本系統設計方案遵循技術最先進、設備優質、性?xún)r(jià)比最優、所采用設備10年不落后原則，且為達到施工簡單快捷、避免反復布線、節約費用、日后系統擴展容易的目的，在組網方案方面，我們建議采用以太網/RS485組網方案。系統網絡結構分為兩層。上層是基于TCP/IP協議的企業局域網，即系統拓?fù)錇橐患?jí)子網（以太網）。下層是基于RS485通信協議的總線控制網絡。

　　1、對于485通訊，必須用帶屏蔽層的雙絞網線（一般是8芯），屏蔽層必須接轉換器的地（GND）。
　　2、通訊線不要與其它強電線共用線槽。要避開日光燈（因日光燈內有鎮流器，會產生電磁干擾）。
　　注意事項：
　　8芯通訊線只用其中的兩芯，其余6芯的線頭不能互相短路，要分開包好，否則，收費機會顯示“123456”，不能正常使用。

三、 設備介紹

　　3、1、設備外觀

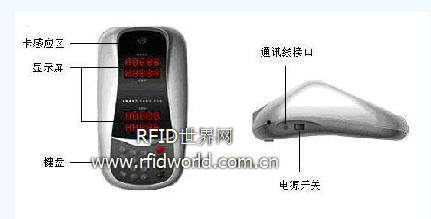

　　3、1、1、臺式機

　　尺寸：280×160×110 mm

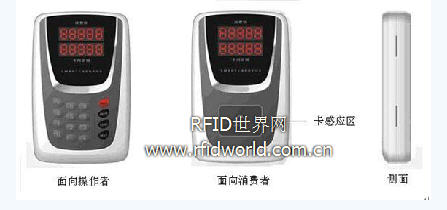

　　3、1、2、掛式機

　　尺寸：210×140×42 mm
　　3、1、3、充值機

　　尺寸：280×160×110 mm
　　3、1、4、轉換器

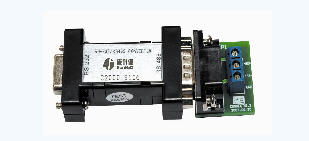

　　1、 RS485-232轉換器：

　　2、 TCP/IP-485轉換器：

　　3、1、5、讀卡器

　　利用USB口與電腦連接。

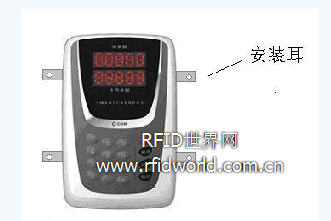

　　3、2、掛式機安裝方法

　　尺寸：280×160×110 mm
　　掛式機有四個安裝耳，可用螺絲固定。

四、 收費機技術參數

　　存儲數據： 8000條記錄。
　　就餐人數： 無限制。
　　通訊接口： 一個標準的485接口。
　　電 源： 50Hz交流220V± 15％。
　　平均功耗： 〈 3 W
　　后備電源： 〉4小時。
　　環境溫度： 工作 ０～４０℃
　　存貯 －４０～６０ ℃
　　環境濕度： 工作 30～９０％
　　存貯 〈 ９５％（無凝水）
　　重 量： 臺式機 1 ㎏
　　掛式機 0.5㎏
　　讀寫距離： 〉3cm
　　掛失報警： 卡片丟失后可掛失，遇到掛失的卡片，機器會自動報警。
　　滿記錄報警：當記錄達到8000時，收費機報警，同時不能繼續消費，必須采集數據后才能重新使用。

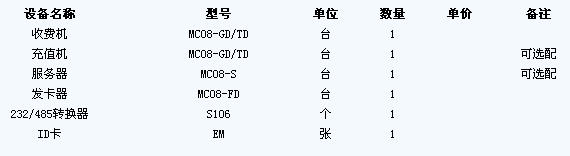

五、 設備配置

六、 功能介紹

　　6、1、卡管理功能
　　包括：卡類型設置、發卡、充值、退卡、掛失、換卡等。
　　6、2、消費設置
　　包括：消費時間設置、卡最大存儲金額值設置、消費員管理、每次消費的最大金額限制。
　　6、3、采集數據
　　采集收費機的消費記錄。
　　6、4、匯總統計功能
　　包括：卡操作匯總、消費匯總統計、統計總表等。
　　6、5、查詢功能
　　包括：讀卡查詢、個人查詢、消費記錄明細查詢、充值查詢等。
　　6、6、消費更正
　　對于一些誤操作，如輸入金額錯誤等，可在收費機上即時更正，也可事后在電腦上更正。
　　6、7、部分報表內容

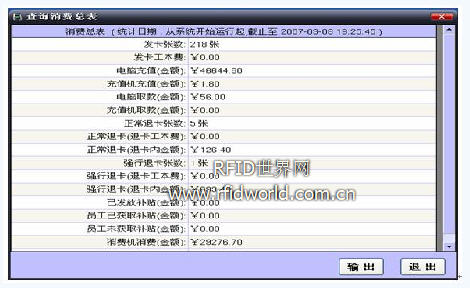

　　6、7、1、卡操作統計報表

　　6、7、2、消費匯總報表

七、 部分案例

　　廣州諾誠生物藥品有限公司
　　廣州市南沙區黃閣鎮政府
　　廣州邦普電腦技術開發有限公司
　　廣東永順制藥有限公司
　　深圳龍易工業區職工飯?zhí)?
　　廣東景陽投資有限公司
　　廣州從化東麟鉆石有限公司
　　廣州工商局
　　雅致房屋
　　廣州環衛
　　花都太子廣場
　　廣州有駿工業區
　　廣東省西部沿海高速公路管理公司
　　廣州邁明電子科技有限公司
