在該系列文章的前面，分別介紹了RFID概述和BEA WebLogic RFID Edge Server開發介紹。接下來我們來看BEA WebLogic RFID Enterprise Server，Enterprise Server提供管理和協調大量、部署在多個場所的RFID的服務、資源和API。它將在企業邊緣采集到的實時RFID數據與企業應用聯系了起來，使將RFID數據共享給合作伙伴成為可能。

一、產品安裝以及配置
從BEA的產品下載網站下載產品安裝介質rfid_enterprise201_win32.exe：
http://commerce.bea.com/showallversions.jsp?family=RFIDENT

安裝
a) 歡迎頁面，直接選擇下一步；

b) BEA License Agreement頁面，選擇同意，下一步；

c) 選擇安裝目錄，需要選擇一個已經安裝了Weblogic Server 9.2的產品目錄，因?yàn)镋nterprise Server 2.0是運行在Weblogic Server 9.2之上的。下一步；

d) 選擇生成快捷方式的位置，下一步；

e) 開始安裝

f) 安裝完成

配置
a) 運行Enterprise Server配置向?qū)В?ES_HOME%\common\bin\ config.cmd）

b) 歡迎頁面，選擇創建一個新的WebLogic domain；

c) 選擇域資源，建議選擇支持全部WebLogic RFID Enterprise Server組件

d) 填寫管理員用戶名和密碼，建議用weblogic\ weblogic

e) 配置服務器啟動模式和JDK，默認，下一步；

f) 自定義環境和服務設置，選擇Yes,下一步；

g) 監聽地址和端口，默認，下一步；

h) 被管服務器，默認，下一步；

i) 機器，默認，下一步；

j) Kodo，在該頁選擇（automatic initialization of the database），其他默認，下一步；

k) JMS 文件存儲，默認，下一步；

l) 選擇位置和名稱，創建新域。

二、概念介紹
　　WebLogic RFID Enterprise Server處理來自RFID技術標簽數據，增加業務方面的信息,并提供自定義的報告給商業伙伴。Enterprise Server可以處理從多個來源的數據，并把這種原始數據變成有用的信息，企業由此可以達到業務上的追蹤和決策的目的。

事件服務（Event Service）
　　運行在邊緣服務器（例如WebLogic RFID Edge Server）上的應用給Enterprise Server發送標簽事件數據（Event Data）。這些數據提供了RFID標簽的基本信息，例如讀卡的時間和地點，根據不同的事件類型，可能會包含更多的信息。Enterprise Server的事件服務接受來自邊緣服務器（例如WebLogic RFID Edge Server）的數據，存儲，并且提供查詢接口。

主數據服務（master data service）
　　使用主數據服務，授權用戶可以創建主數據（master data）。主數據是指人類可讀、 并包含了商業上下文方面的信息，可以與事件數據（Event Data）進行關聯。這種關聯（Event Data與master data）使得信息編碼數據（Event Data）對人更有意義（變得具有可讀性），可以作為更加有用的商業建模工具。主數據管理控制臺（Master Data Administration Console）提供了一個管理主數據服務的圖形用戶界面。

數據交換服務（data exchange service）
　　數據交換服務處理查詢并將結果發送到內部或外部目的地。授權用戶可以創建一個對內部或外部客戶端的訂閱（subscription）。每個訂閱包括一系列的查詢參數、查詢運行的時間和地點、已經報告要發送到的目的地。查詢訂閱管理控制臺（Query Subscription Administration Console）提供了一個管理數據交換服務的圖形用戶界面。

報表服務（Reporting Service）
　　報表服務提供訪問事件數據和主數據報表的圖形用戶界面。Enterprise Server提供四種類型的報表：歷史信息、丟失資產、停留時間和運輸時間報表。

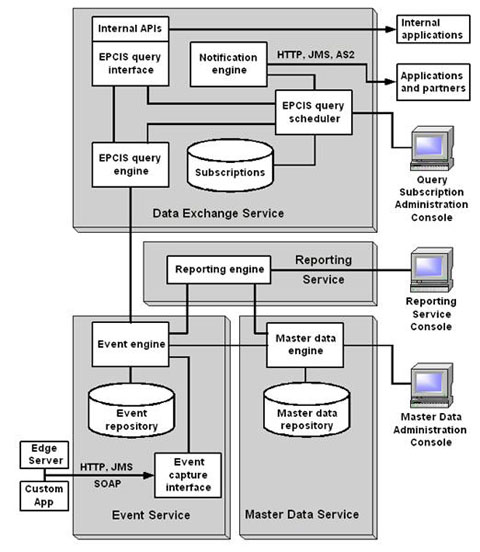

下面是這些服務之間的關聯關系：

三、Edge Server配置
　　正如前文所述，Enterprise Server接受來自Edge Server的Event Data，所以在開始使用Enterprise Server之前，先需要配置Edge Server的消息發送通告，該配置是通過Edge Server的工作流模塊實現的。

配置JMS通告

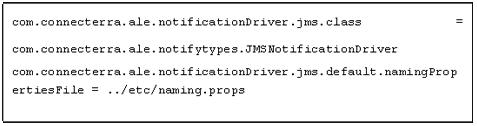

a) 打開<edge_home>/etc/edge.props文件，修改以下屬性為可用



b) 打開<edge_home>/etc/jms.options 文件，設置環境變量



c) 復制<edge_home>/samples/JMSSamples/BEA/etc/naming.props文件到<edge_home>/etc/naming.props

創建消息通告模塊
　　這部分的配置，讀者可以通過從Edge Server的管理控制臺導入文章中附帶的edge.config.xml文件來實現，其具體配置步驟如下：

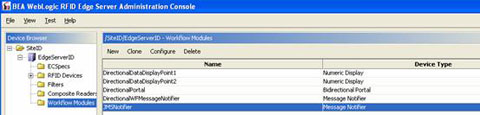

a) 全部建好的工作流模塊應該如下圖所示：

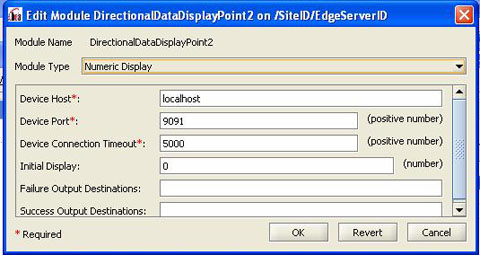

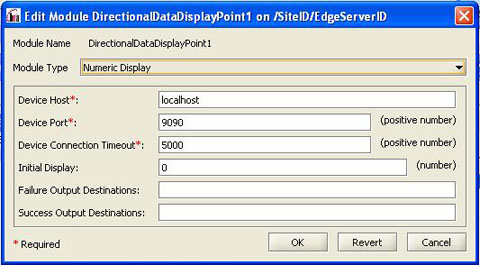

b) 新建LED顯示如下：

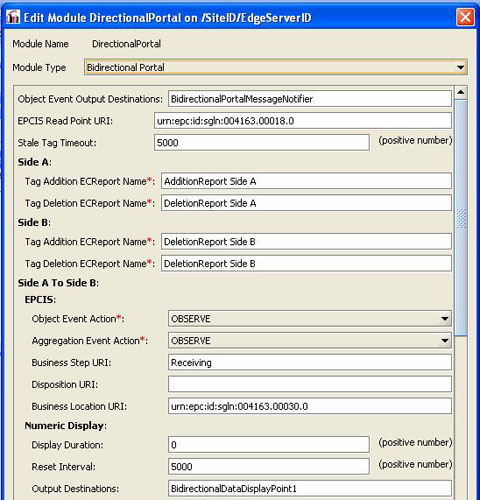

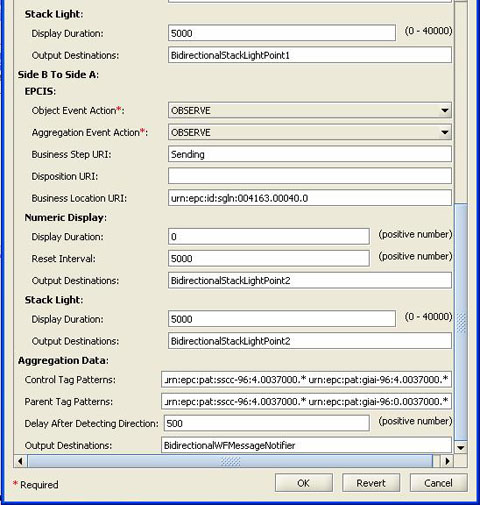

c) 新建DirectionalPortal如下：

　　其中的ECReport的創建方法，請參見該系列文章的《RFID開發介紹—Edge Server 》，按照文中的操作步驟，分別創建兩個ECSpec ，分別命名為BidirectionalPortal-Point1-ECSpec 和BidirectionalPortal-Point2-ECSpec，并且在其中加入AdditionReport和DeletionReport。最后將兩個ECSpec分別加入訂閱到BidirectionalPortal。

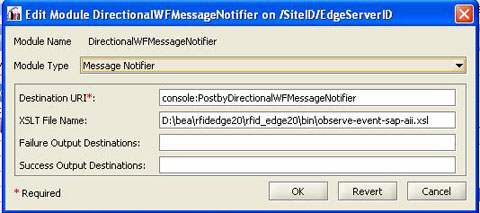

d) 新建DirectionalWFMessageNotifier如下：



　　其中observe-event-sap-aii.xsl文件參見文章后面的資源中。

四、使用Enterprise Server

1. 啟動Enterprise Server
a) 運行PointBase ：

通過運行%weblogic92_Home%\common\bin\ startPointBase.cmd腳本

b) 運行第一步中建立的Enterprise Server Domain：

通過運行%enterprise20_domain%\bin\startWebLogic.cmd

2. 訪問Enterprise Server

　　接下來就可以通過下面的URL訪問Enterprise Server了：

　　http://localhost:7001/enterprise

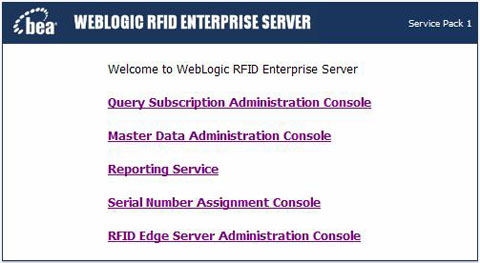

　　登錄的用戶名和密碼是與創建過程中指定的，默認weblogic/weblogic。登錄后可以看到如下界面：



　　通過這個界面的連接，就可以進入相應的控制臺，使用在第二步中介紹的各種服務。例如通過Query Subscription Administration Console察看我們?cè)诘谌街袆?chuàng)建的工作流模塊發送過來的Event Data，通過Master Data Administration Console輸入Master Data。

3.  使用Edge Server產生Event Data

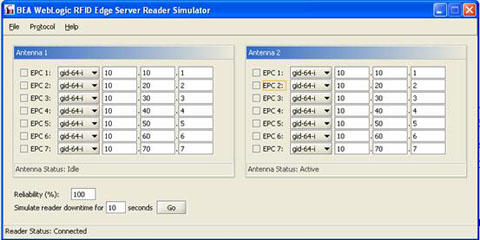

　　將模擬讀卡器的兩個天線的EPC都勾掉，并且將兩個天線的EPC值設置為一樣的，如下：

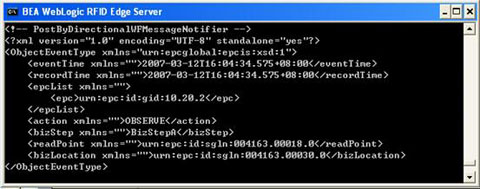

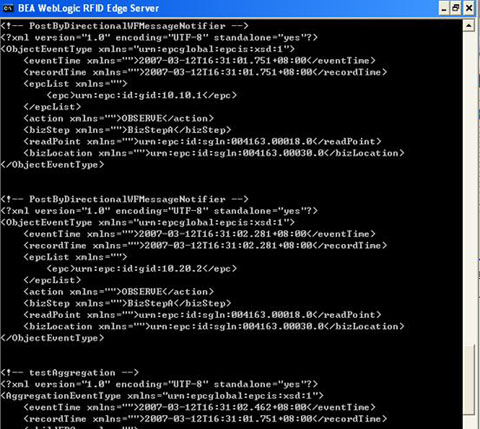

　　把天線一的EPC2選中，然后勾掉；對天線二的EPC2進行同樣的操作。察看Edge Server命令行，可以看到如下結果：



4. 察看Enterprise Server報表

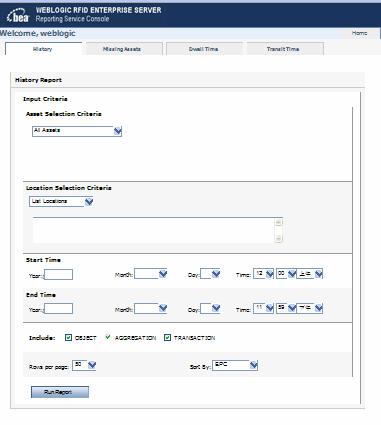

　　進入Enterprise Server Reporting Service控制臺，看到如下界面：

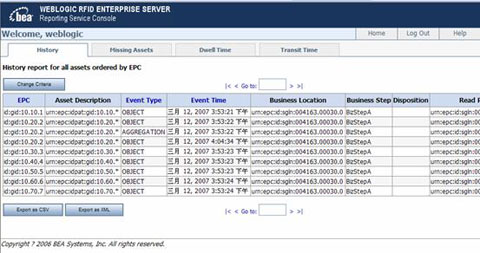

　　直接點擊”Run Report”,得到如下結果：



5. 如何有讀者想進一步了解Enterprise Server對這些數據的存儲情況，也可以通過PointBase Console查看數據庫中的數據。連接數據庫要用到的參數如下：
　　DriverName: com.pointbase.jdbc.jdbcUniversalDriver

　　ConnectionURL: jdbc:pointbase:embedded:ent_server;new

　　UserName: es

　　Password: es

　　對于上面的操作，可以通過執行“select * from epcis_event”查詢，察看數據庫對Event Data的持久存儲情況，如下所示：



6. 重新配置Edge Server

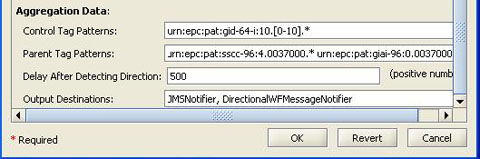

　　打開Edge Server管理控制臺，修改DirectionalPortal的配置，將object event destination output的值剪切到Aggregation output destination，如下所示：

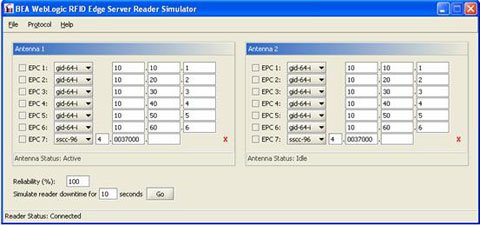

　　修改模擬讀卡器的兩個天線的EPC值如下所示：



　　把天線一的所有的EPC選中，然后都勾掉；對天線二的EPC進行同樣的操作。察看Edge Server命令行，可以看到如下結果（注意，輸出結果較長，下面只列出其中一部分）：



7. 察看Enterprise Server報表

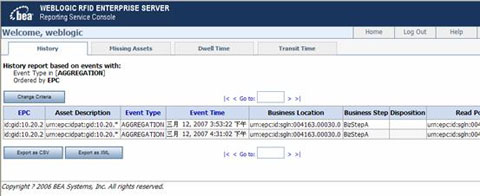

　　進入Enterprise Server Reporting Service控制臺，在生成報表選項的“Include”位置只選擇AGGREGATION，成生如下報表：



　　此外，可以將EPCIS events 捕獲到EPCISCapture queue，其需要的配置的地方有工作流模塊的消息通告目的URI和XSLT的設置。由于文章篇幅限制，在這里不再具體配置。讀者可以自行察看Enterprise Server的電子文檔，來參考實現這部分功能。其URL如下：http://edocs.bea.com/rfid/enterprise_server/docs20/index.html
