一、一個DIY 老兵心愿

　　記得和無線電第一次親密的接觸，還是30多年前的事情，那時我還在孩童時代，記得課余時間，自己動手第一次學裝收音機，我買來各種零件，雖然還不能明白其中的原理，甚至也搞不清楚零件的用途，只知道長長的那個叫“磁棒”，可以調節那個玻璃管叫“礦石”，還要個可以旋轉金屬部件的叫“可變電容器”，我將這些零件，按接線辦法（那時不懂什么是電路原理圖）連接在一起，居然做成了一臺自己的收音機，接上電池，拉上長長的天線，我居然成功了，接收到了來自遠方的廣播電臺的廣播…..當我聆聽著這由無線電波傳輸?shù)穆曇簦械饺绨V如醉，也感到這個自己組裝的小盒子是那樣的神秘，那么深?yuàn)W，那么廣闊….. 后來我和千百萬那個時代的青年一樣，經歷了上山下鄉，回城就業，上大學等類似的人生歷程，也只好暫時告別了和無線電的那段情緣。

　　當我大學畢業后，被分配到一家大型國營電子研究所工作的時候，已經是20多年前事情，那時微處理器（單片機）技術還不普及，我開始了自己學習單片機和采用單片機進行設計工作的艱辛學習和實踐的歷程。雖然單片機（微處理器）那時和無線好像還沒有直接關系，但是動手去做硬件電路，設計電路板，開發單片機軟件代碼，仍然應該是在DIY的范圍，事實上我又回到了和無線電的情緣之中。

　　那時單片機的資料很貧乏，也沒有互聯網，我本人也很“貧困”，買不起昂貴的技術書籍，只好經常偷偷在書店中，用筆抄錄相關重要技術資料，自然引來不少店員的“白眼”。在和單片機打交到的日日夜夜里，我被單片機技術高深的背景和巨大的應用前景所吸引，并且為此付出了近似狂熱的努力。我常常通宵奮戰，為了一個新的電路設計或者為了排除一個軟件代碼的漏洞，甚至經常在機房和實驗室席地而眠….從入門到精通，在經歷許多失敗和挫折后，我也迎來了職業生涯的豐收時期，我親手將小小的單片機，安裝到了生產車間，對巨大的加熱爐進行精確的溫度自動控制；也親手將小小單片機也設計到新一代智能儀器中，成為新一代數字儀表的心臟。我的這一次又一次的設計實踐，和電子愛好者們的DIY 實踐和實戰，沒有本質的區別，不斷實踐，不斷學習，不斷創新，正是DIY的靈魂！

　　彈指一揮間，幾十年過去了，無論是做一個高級電子工程師，高級技術管理人員；還是在大洋彼岸和異國他鄉留學學習，在世界一流無線通訊和嵌入式設計企業就職和從事研究工作；還是在回國創立高科技企業，在市場經濟中拼搏…….我都沒有忘記關注《無線電》，也沒有忘記自己是如何從DIY開始，一步一步學習成長和充滿艱辛和愉快的里程，總是希望能有一天，能為DIY 做些什么，能為廣大電子愛好者做些什么……

二、拉一家工廠來“入伙”

　　技術發展，也在不斷開拓自己更大的領域，僅僅就新興的無線通訊領域而言，就有模擬廣播，數字廣播，數字通訊，無線網絡，衛星通訊，業余無線通訊等等領域。在互聯網技術高速發展的同時，最近幾年短距離微功耗無線通訊，個人區域網絡，無線傳感器網絡等新興技術，異軍突起，高速發展，涌現出一大批新的技術，包括ZigBee、藍牙、Wi-Fi等等，也涌現出很多使用這些技術的成功產品，如日本任天堂公司最新的風靡全球的Wii無線遙控動作游戲機等。這樣的新技術和產品的出現，必將改變我們的生活，無線無處不在，他將必然給無線電這個名詞，帶來新的含義；也必然將影響到電子DIY的生態。

　　為什么在這些新興無線技術發展熱火朝天的時候，我們DIY市場對這些新興技術卻如此冷漠？我個人認為主要原因是：
　　1、高頻設計，特別是高達2.4GHZ的高頻設計，需要更多的專業知識。
　　2、零件愈來愈小，像QFN、LGA 等微型封裝的零件，0402/0201封裝的電阻、電容、電感等元件，都只有在顯微鏡下才能看清楚，已經不能或者很難使用普通焊接工具自己手工焊接，而無線網絡要求必需要這樣的封裝。
　　3、軟件設計更加復雜，特別是無線網絡協議棧，抗干擾，抗沖突，自組織，路由算法，低功耗等，涉及更多高級的知識和經驗。無線網絡需要實現多個微控制器間（幾個到幾千個）通過無線連接，實現組網工作，和目前主要采用一個單片機，控制外圍的DIY，有本質區別，也更加困難。

　　我認為DIY需要向高智慧化方向發展，從自己拿烙鐵，將一堆零散的零件，焊接組裝到一起，逐步過渡到由專業化工廠，專門根據DIY的特點，設計生產適合DIY特點的套件，然后讓廣大電子愛好者集中在軟件開發上進行DIY，進行創造性的，個人化的設計。這是因?yàn)橐詥纹瑱C(jī)和微控制器為核心的新一代電子技術，核心是單片機軟件，是以C語言為核心的嵌入式軟件設計，在這個方面，可以最大限度的發揮我們?nèi)祟惖闹腔郏枥L出五彩斑斕的軟件世界，給專業化生產的DIY的硬件注入新的靈魂，開發出各種各樣的應用，這個改變，是電子DIY的一次創新，將帶領DIY進入一個以軟件創新為潮流的全新的境界。那么，有沒有專業工廠和公司愿意來為我們這些電子愛好者做這樣一個開頭？不僅要質量好，而且要價格低到人人都可以買得起，顯然不是賺大錢的事情。

　　我設計了一個計劃，要將最新的低功耗無線網絡， ZigBee無線網絡，低功耗藍牙網絡，低功耗Wi-Fi網絡等等最新技術，都可以陸續做成可以DIY的套件，不僅要具有強大的直觀演示能力和軟件開發功能，而且容易使用，價格也要低于目前市場上的單片機開發系統，讓大家都買得起。


圖1 DIYRF-2510

　　我和深圳無線龍科技的工程師們商議了這個計劃，他們非常支持我的想法。這家公司成了四年多，是一批朝氣蓬勃的年輕工程師團隊，4年來他們其實一直在DIY這個領域，他們提出了“無線單片機”的概念，希望能夠?qū)o(wú)線網絡技術從大公司的實驗室里，解放出來，成為每個電子工程師，單片機愛好者自己掌握的技術；他們和北京航空航天大學合作，已經正式出版和發行了9本共約五百萬字的《無線單片機叢書》（全國的書店和網上書店都可以容易買到）。更重要的，他們有自己的生產車間，有高精密SMT自動生產線，包括激光定位，視覺定位等功能，專業大量生產高精度無線應用產品和無線模塊。

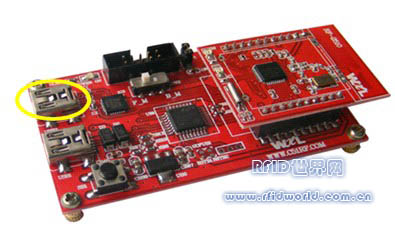

　　說干就干，設計硬件，開發軟件，準備生產，一個月奮戰，這套低功耗基礎無線網絡DIY套件就擺在我們面前，如圖1所示。這套系統可能和面前市場上的DIY系統完全不同，包含了三個功能：

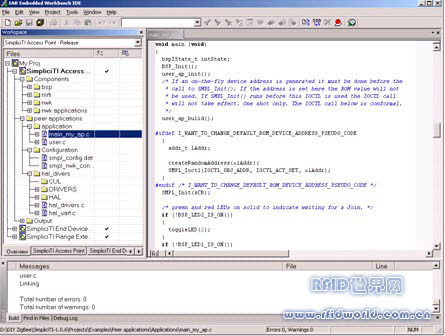

　　1、普通8051單片機學習功能 ，DIY RF-2510系統包括一個類似JTAG功能的非入侵式高級在線仿真器，在不占用單片機任何資源前提下，實現軟件下載，單步，斷點和在C語言水平下實時調試功能，支持功能強大的IAR 電子平臺C51編譯，調試環境。
　　2、全功能基礎低功耗無線網絡功能展示和測試。
　　3、SimpliciTI無線基礎網絡軟件協議棧學習和開發功能，包括協議棧源代碼和表演軟件代碼；DIYRF-2510系統由一個無線網關（兼作單片機在線仿真器），兩個無線節點成套而成，無線節點上有最新傳感器和按鍵，顯示功能, 系統全部工作在2.4GHZ 全球免執照頻段。

　　更大的驚喜是DIYRF-2510 無線節點和網關板上，都有一個無線模塊擴展插座，在插座上擴展上對應的無線模塊，就可以容易升級到更高級的無線網絡DIY，例如我們下一個專題：DIY ZigBee網絡。同時用同樣方法，我們也可以容易升級到我們陸續推出微功耗Wi-Fi、藍牙 DIY專題。

　　大家可能會問，這樣一套高級的無線和單片機開發系統，我們買得起嗎？回答是：全套系統零售價僅僅為395元人民幣！為什么這樣廉價，是因?yàn)槲覀兝艘患夜S來“入伙”，充分利于他們的生產能力和零件批量采購能力。我們和一家工廠和高科技公司，一起來將DIY進行到底。

　　目前萬事俱備，讓我們裝上電池，連上USB電纜，開始我們?cè)跓o(wú)線世界的翱翔…

三、出發前，先熱身，學點基礎知識

　　在我們出發準備暢游無線網絡世界前，我們需要先簡單了解一下，相關無線網絡的基礎。
　　簡單而言，最基本的無線網絡是由無線節點和網關（也稱AP）通過無線電波互聯組成，而無線網關和節點的最基本組成單元是單片機加上無線收發芯片組成，隨著技術進步，單片機和無線收發芯片被集成到一個芯片中，這個芯片簡稱為無線片上系統（SoC），我們也簡稱為無線單片機。DIYRF-2510中，使用的是美國TI公司生產的CC2510無線單片機，該單片機由一個高性能的8051微控制器和一個2.4GHZ的無線收發器集成組成，功能強大，價格低廉，芯片原理見圖2所示。

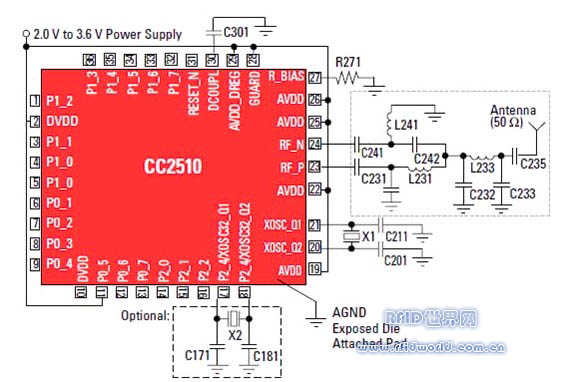

圖2 CC2510無線單片機電路原理圖

　　無線節點和節點間，無線節點和無線網關間，要進行無線網絡通訊，必然需要一個大家都明白的通訊規范和約定，這就是無線通訊的協議，DIYRF-2510中使用的無線通訊協議是免費的SimpliciTI 通訊協議，協議非常小，只占了CC2510無線單片機32K閃存中的 ¼ ，大約8K字節。

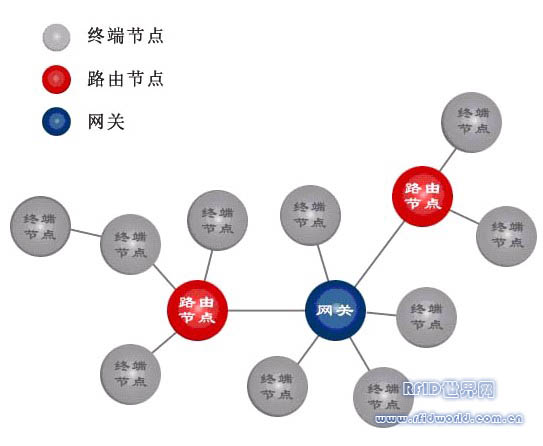

　　網絡間連接的結構，稱為網絡拓?fù)洌∟ETWORK TOPOLOGY），SimpliciTI 通訊協議是一種入門級別的通訊協議，只支持基本的星狀拓?fù)洌琒impliciTI 的網絡拓?fù)淙鐖D3所示。


圖3 SimpliciTI 的網絡拓?fù)?/EM>
